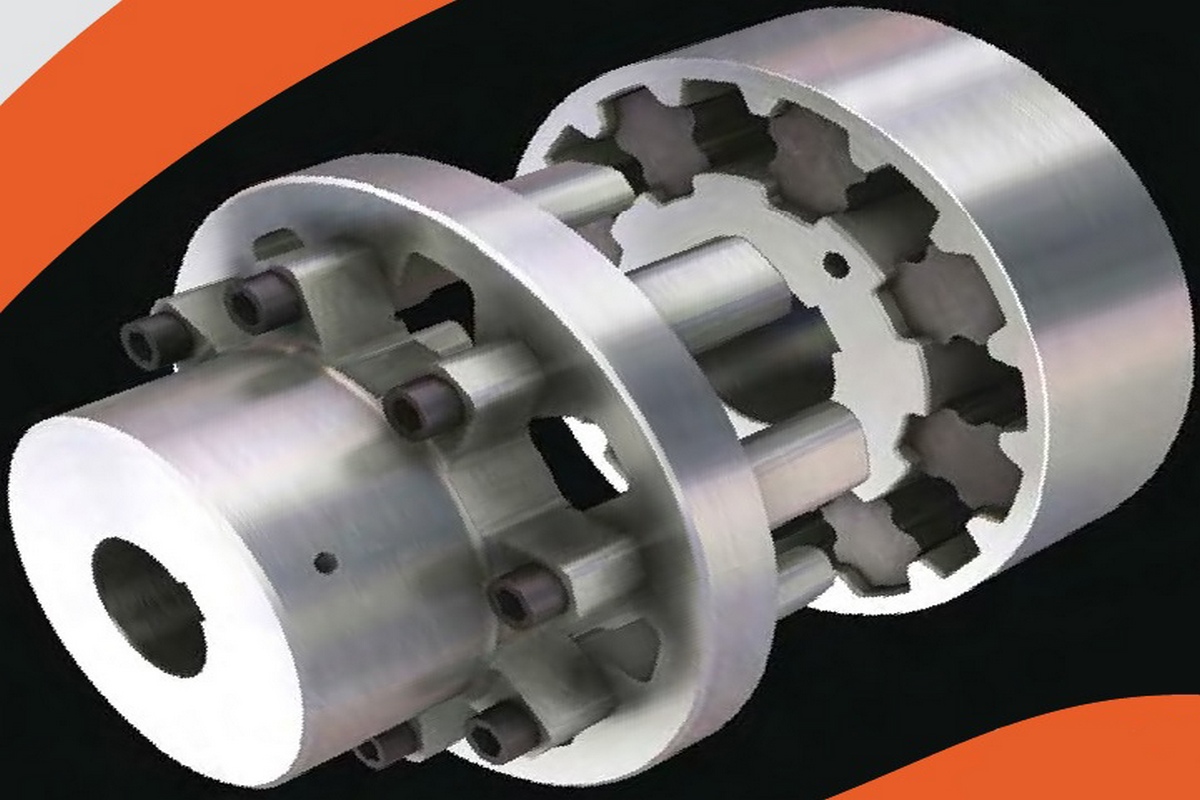

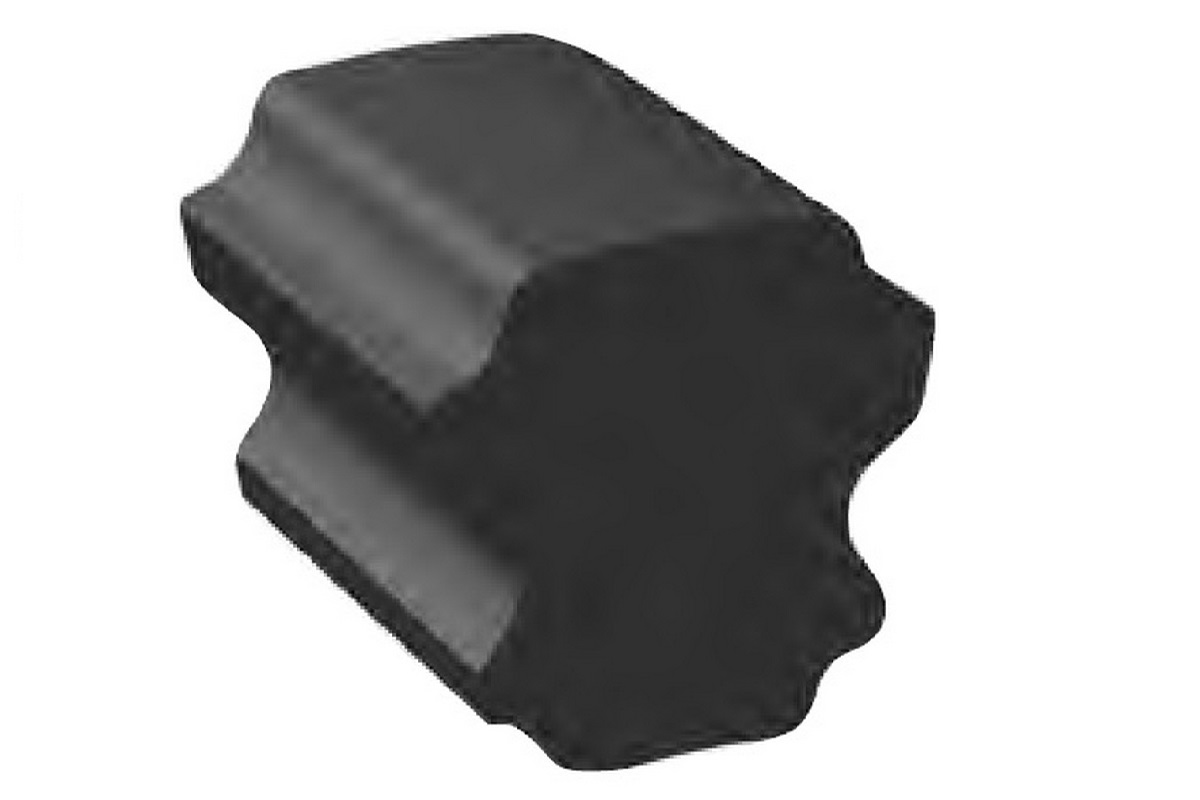

Муфта эластичная TEXOflex. Упругий элемент TEXOflex для винтового компрессора.

Производитель: PTP Industry
Модель: TEXOflex
Наличие на складе: В наличии

В стандартном исполнении муфта TEX-O-flex состоит из 3 частей: внутренняя часть изготовлена из чугуна и снабжена упругими гибкими элементами из EPDM. Ступица также изготовлена из чугуна и соединена с кулачковым кольцом, также изготовленным из высококачественного чугуна с шаровидным графитом. Гибкие элементы нагружаются при сжатии и сдвиге одновременно, обеспечивая высокую эластичность до 5° при номинальном крутящем моменте при температуре окружающей среды + 20°C.



Муфты TEXOflex: их виды и особенности.

Сильные стороны эластичных муфт

  • Диапазон крутящего момента: от 57 до 9400 Нм
  • Сертифицировано ATEX для газовой атмосферы (II 2G T4) и запыленной среды (II 2D 120 ° C) (от размера P.355)

Версии испольнения эластичных муфт

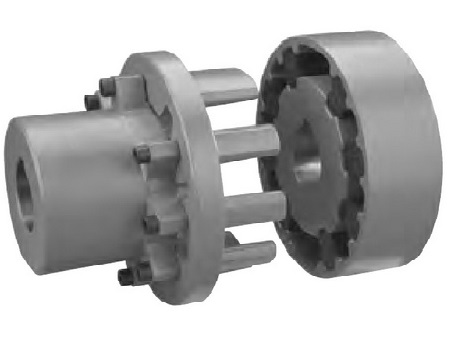

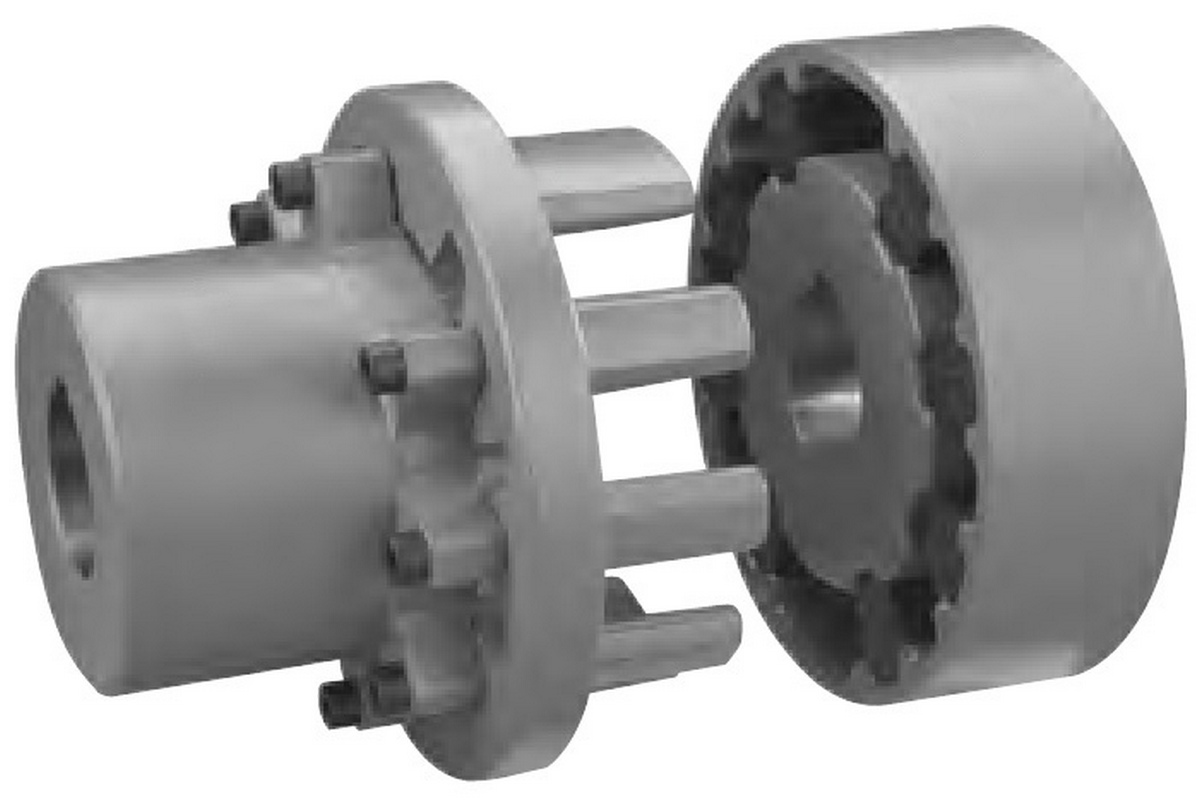

  • Конструкция из трех частей, тип D3
  • Проставка тип конструкции DS
  • Исполнение фланца SAE тип SF

Особенности и преимущества

  • Элементы, работающие при сдвиге и сжатии => Высокое демпфирование вибрации в небольшой оболочке
  • Высокая гибкость => справляется с большими значениями смещения
  • Плавкий элемент => Защищает подключенное оборудование
  • Возможна конструкция из 3 частей => Для простого отключения оборудования
  • Распорка используется со стандартным дизайном 3-х частей => Сокращение запасов

Эластичность муфты TEX-O-flex связана с проверенной формой ее упругих элементов и их точным расположением во внутренней части. В результате, осевые нагрузки на подшипники значительно снижаются, а силы, создаваемые радиальным, осевым и угловым смещениями, нейтрализуются.

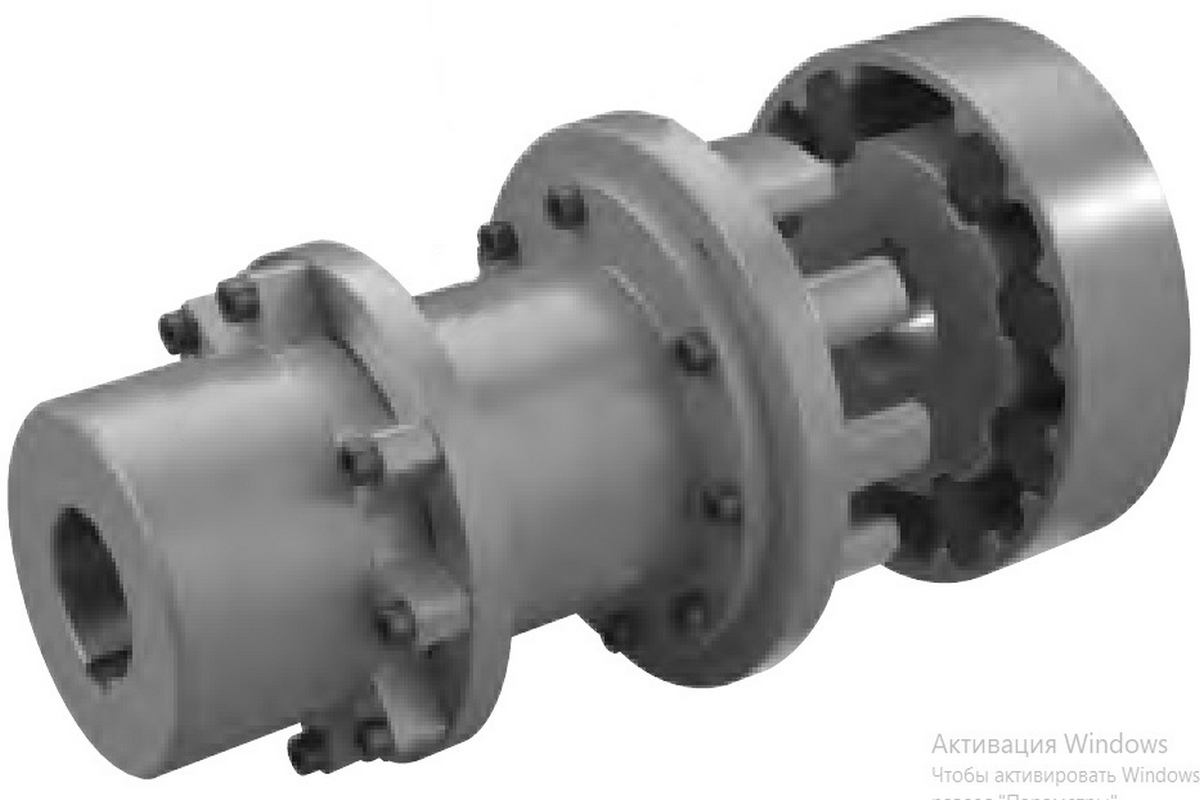

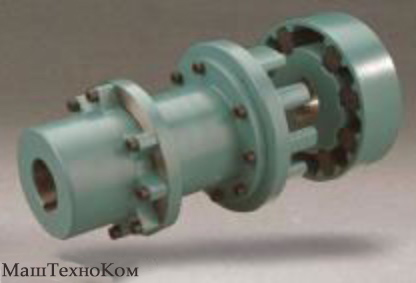

Версия муфты эластичной DS с проставкой.

Проставка вставлена между двумя частями "мужской" половины. Эта конструкция, основанная на стандартных компонентах, допускает различное расстояние между концами вала, как требуется, обычно для приводов насоса. Это позволяет производить демонтаж ведомого ротора без смещения вала.

Муфты TEXOflex BTB

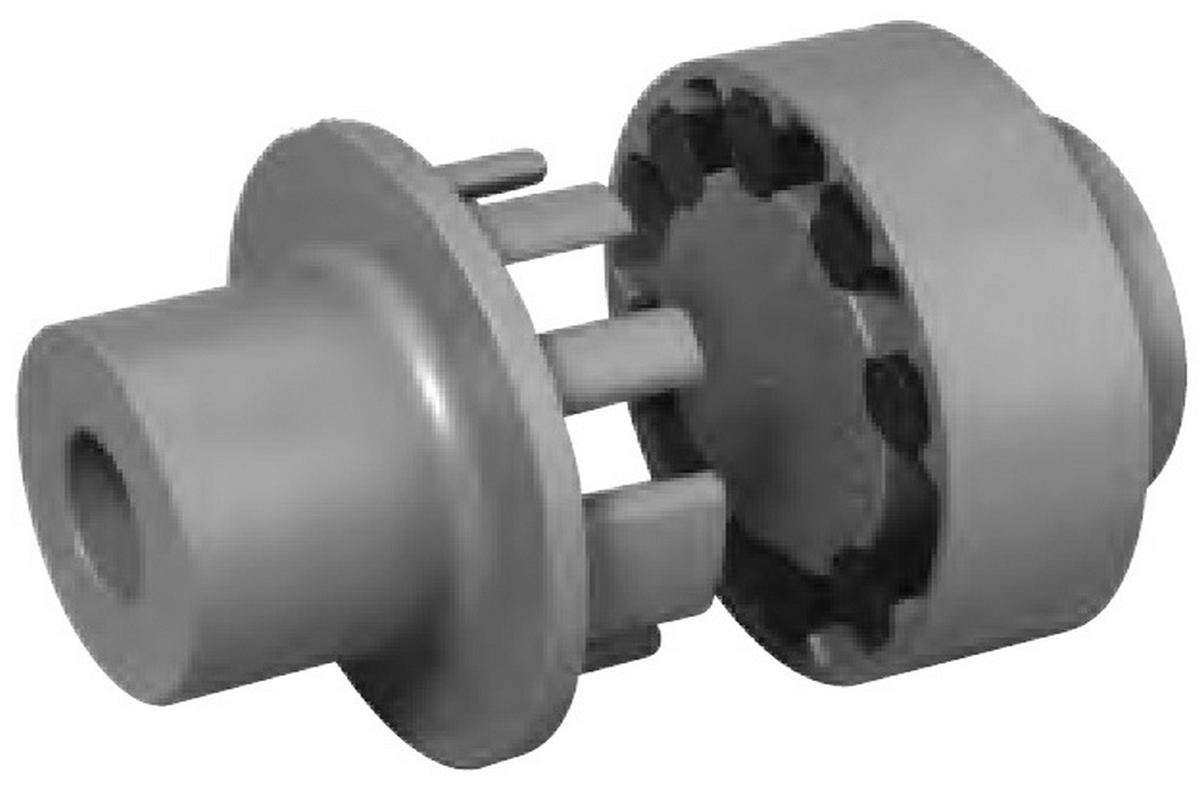

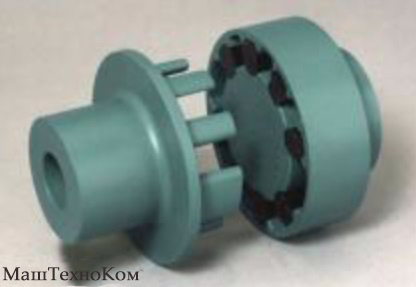

Версия муфты эластичной D2 из двух частей

В этой версии ступица и адаптер заменены на одно целое, уменьшая общую длину.

Муфты TEXOflex BTP
